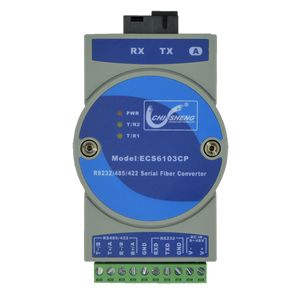

l 提供2路独立串口(RS232/485)通道；
l 支持光纤点对点通讯，通讯距离20km；
l RS232/485通道可以传输异步从0-115200波特率自适应的串口数据；
l 支持宽范围9-48V直流电源输入；
l 电源支持过载保护、防反接保护；
l 防雷击，可抗感应高压，防浪涌等；
l 无风扇高效散热，降低修复时间；
l 导轨或壁挂式安装；
光纤接口 | FC型接口（可选 FC/ST） |
传输距离 | 单模20KM (40KM、60KM可选） |
工作波长 | |
串口数量 | 2路(2路RS485或1路RS232，1路422接口) |
接口标准 | 符合RS232/485/422 TIA/EIA标准 |
电气接口 | 工业标准十芯5.08接线端子； |
接口信号 | RS232：TXD、RXD、GND |
RS485：T+/A、T-/B | |
RS422：T+、T-、R+、R- | |
通讯速率 | RS232：0-115.2Kbps；RS485/422：0-250Kbps |
传输距离 | RS232：最远15米 |
RS485/422：最远1200米；32个负载； | |
接口保护 | 600W雷击浪涌保护(TVS)；+/-15KV ESD保护 |
传输介质 | 屏蔽线或双绞线 |
工作电压 | DC 9-48V 200mA |
工作功耗 | > 2W |
工作温度 | -40 - +85℃ 5%-95%，无凝结； |
外型尺寸 | 102.5mmX70mmX26mm(长*宽*高) |
外壳材质 | ABS塑料 |
安装方式 | 35mmDIN导轨安装 |
三、接口针脚定义：
PIN | 信号 | RS232 | RS485 | RS422 |
1 | T-/B | 1路485负 | 发送- | |
2 | T+/A | 1路485正 | 发送+ | |
3 | R-/B | 2路485负 | 接收- | |
4 | R+/A | 2路485正 | 接收+ | |
5 | GND | 信号地 | ||
6 | RXD | 接收 | ||
7 | TXD | 发送 | ||
8 | GND | 信号地 | ||
9 | V- | 电源负 | ||
10 | V+ | 电源正DC9-48V | ||
四、信号指示灯：
PWR | 电源指示灯 |
T/R2 | 第2路RS485/232/422收发指示灯 |
T/R1 | 第1路RS485/422收发指示灯 |
使用RS422接口通讯时T/R1和T/R2指示灯一同闪烁；光纤未接通时，T/R1，T/R2灯常亮，接通后灯灭； | |
